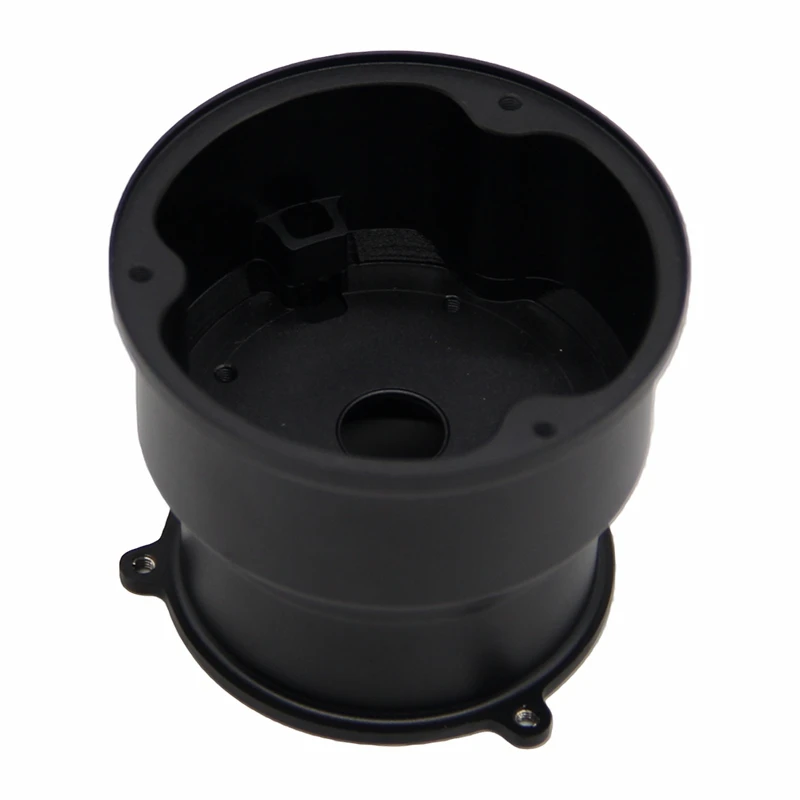

Pagrindiniai privalumai

Tradicinius ekstruzinius aušintuvus riboja štampų geometrija, paprasti plaukelių profiliai ir ilgesnis įrankių paruošimo laikas. CNC frezavimas pašalina šias ribas, todėl jis yra tinkamiausias pasirinkimas individualiems, didelio{1}}našumo šiluminiams sprendimams -, ypač naudojant mažą-ir -vidutinį tūrį.

Šeši pagrindiniai privalumai:

Neribota pelekų geometrija:

tiesūs pelekai, smeigtukai, skersiniai-pjovimai, įstrižai ir 3D matricos -, maksimaliai padidinančios paviršiaus plotą ir oro srauto efektyvumą.

Jokių įrankių sąnaudų ir greitas prototipų kūrimas:

nuo piešinio iki pavyzdžio per 5–7 darbo dienas, paspartindamas produkto kūrimą.

Integruotos montavimo savybės:

montavimo skylės, sriegiai, išlyginimo kaiščiai ir šiluminių

Didelis pagrindo lygumas:

Galimas pagrindo lygumas iki 0,01 mm, sumažinant kontaktinę šiluminę varžą.

Aliuminio-vario hibridinės galimybės:

varinis pagrindas su aliuminio briaunomis optimaliam šilumos laidumo ir svorio balansui.

DFM terminis optimizavimas:

inžinerinės rekomendacijos dėl pelekų storio, tarpų ir išdėstymo, pagrįstos jūsų šiluminiais tikslais ir CFD rezultatais.

Medžiagos pasirinkimas

Medžiagos pasirinkimą lemia šiluminės charakteristikos, svoris, kaina ir galutinis panaudojimas.

Aliuminis 6061-T6 - Universalus standartas

Šilumos laidumas ~167 W/(m·K), puikus stiprumo-ir-svorio santykis ir geras apdirbamumas. Puikus pasirinkimas daugeliui plataus vartojimo ir pramoninės elektronikos. Minimalus peleko storis ~0,5 mm su 5 ašių frezavimu.

Aliuminis 6063-T5 - Sudėtingoms briaunoms

Didesnis šilumos laidumas (~201 W/(m·K)) ir geresnis ekstruzijos / formavimo elgesys. Naudinga didelio formato-santykio pelekams (iki ~12:1 atsargiai) ir suteikia vienodesnę anoduotą išvaizdą.

Vario C110 - didžiausias šilumos laidumas

Šilumos laidumas ~388 W/(m·K) - maždaug 2,3 × 6061 aliuminio. Geriausiai tinka itin-didelio galios-tankio programoms (lazeriams, galios puslaidininkiams, RF stiprintuvams). Dažnai naudojama kaip pagrindo plokštė kartu su aliuminio briaunomis, kad būtų pasiektas geras svorio ir našumo derinys.

AlSiC / Varis-Volframas - Ekstremalioms šiluminėms reikmėms

Sukurti kompozitai su pritaikytu CTE (šiluminio plėtimosi koeficientu), kad atitiktų puslaidininkinius substratus. Naudojamas kosmoso, gynybos ir didelio patikimumo{1}}elektronikoje.

Medžiagos šiluminių savybių palyginimas

Medžiaga	Šilumos laidumas (W/m·K)	Tankis (g/cm³)	CTE (ppm/laipsnis)	Apdirbamumas	Santykinė kaina	Tipinės programos
6061-T6	~167	2.70	23.6	Puikiai	Žemas	Bendroji elektronika
6063-T5	~201	2.70	23.4	Puikiai	Žemas	Sudėtingos pelekų struktūros
C110 Varis	~388	8.96	16.8	Gerai	Aukštas	Didelės galios{0}}tankio bazės
AlSiC	~170–200	~2.90	7–12	Sąžininga	Labai aukštas	Oro erdvė, didelis{0}}patikimumas

Proceso palyginimas

CNC frezavimas prieš aliuminio ekstruziją

Extrusion is cost-effective for high volumes (typically >5000 vienetų) su paprastais profiliais. CNC frezavimas yra tinkamesnis pasirinktoms geometrijoms, integruotoms funkcijoms ir mažesniems nei kelių šimtų vienetų tūriams, kai bendra kaina ir pristatymo laikas yra palankesni.

CNC frezavimas prieš liejimą

Liejiniai gali nukentėti nuo poringumo, kuris sumažina efektyvų šilumos laidumą, ir paprastai jie turi mažesnius matmenų nuokrypius. CNC frezavimas suteikia neakytą-medžiagą, didesnį tikslumą ir nereikalauja jokių įrankių, - todėl puikiai tinka-prototipams ir vidutinės apimties{4}}gamyboms.

CNC frezavimas prieš{0}}skilteles aušintuvus

Nulenkti pelekai pasiekia labai aukštą formato santykį (gamyboje paprastai iki ~30:1), tačiau jų forma ir orientacija yra ribota. CNC frezavimas suteikia puikią projektavimo laisvę, įskaitant kampines, kaiščius ir 3D briaunų konstrukcijas.

Dizaino galimybės

Veikiame kaip jūsų šiluminio{0}}projektavimo partneris, o ne tik apdirbimo tiekėjas.

Fine geometrijos inžinerija

Patirtis tiesių pelekų, smeigtukų, skersinio-pjovimo ir įstrižo dizaino srityje. Minimalus peleko žingsnis 0,8 mm; maksimalus kraštinių santykis iki ~15:1 kruopščiai parinkus įrankius ir tvirtinimo detales,{5}}ašies apdirbimas leidžia optimizuoti pelekų kampus natūraliai arba priverstinei konvekcijai.

Integruotos funkcijos

Montavimo angų, sriegių, išlygiavimo kaiščių, šiluminių

Šiluminio modeliavimo bendradarbiavimas

Dirbame su jūsų CFD modeliais (Icepak, FloTHERM, 6SigmaET ir kt.), kad suderintume apdirbimo tolerancijas su šiluminiais tikslais. Kaip apytikslis orientyras, pagrindo-plokštumo nuokrypis padidina kontakto šiluminę varžą maždaug proporcingai gautam TIM jungties-linijos storiui -, šį principą naudojame nustatydami kiekvieno projekto lygumo specifikacijas, o ne nurodydami fiksuotą koeficientą.

DFM šiluminiam našumui

Į nemokamą DFM analizę įeina plaukelių pagaminamumo įvertinimas, įrankio{0}}trikdžių patikra ir terminio{1}}optimizavimo rekomendacijos.

Paviršiaus apdaila

Paviršiaus apdorojimas turi įtakos tiek terminei spinduliuotei, tiek apsaugai nuo korozijos.

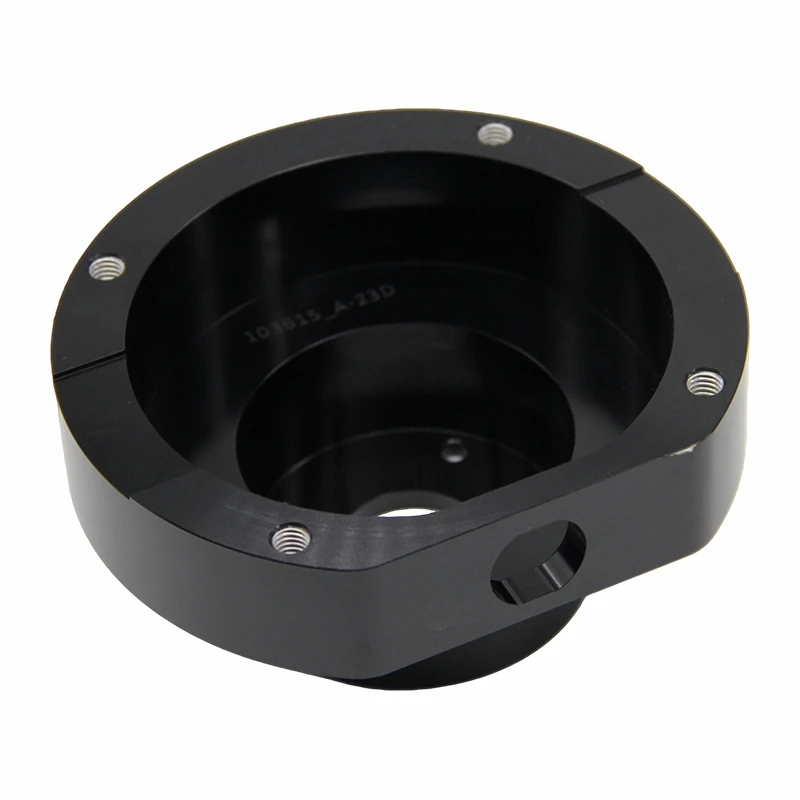

Juodas anodavimas - Maksimaliai padidina šiluminę spinduliuotę

Padidina spinduliavimą nuo maždaug 0,05 (aliuminis plikas) iki 0.85+ (juodas anodavimas). Sistemose, kuriose dominuoja natūrali -konvekcija-, tai gali sumažinti bendrą šiluminę varžą maždaug 5–15 %, o tikslus padidėjimas priklauso nuo darbinės temperatūros ir santykinio radiacijos įtakos konvekcijai. Rekomenduojama daugeliui patalpų elektronikos įrenginių.

Skaidrus / kietas anodavimas - Apsauga nuo korozijos

II tipas skirtas bendram atsparumui korozijai; III tipas (kietumas HV 400+), skirtas atšiaurioms pramonės ar lauko aplinkoms. Šiek tiek mažesnė spinduliuotė nei juodo anodavimo.

Beelektrinis nikelis ant varinių šilumos kriauklių

Standartinis antioksidacinis vario apdorojimas. Vienodas dengimas (paprastai ±2 μm), turintis minimalų poveikį šilumos laidumui. Galimas selektyvus paauksavimas kontaktinėms vietoms.

Šiluminės sąsajos medžiagos (TIM) grioveliai

Tikslūs TIM grioveliai su ±0,02 mm tolerancija vienodam TIM storiui ir pastoviai kontaktinei šiluminei varžai.

Pramonės ir programos

Galios elektronika:

keitikliai, keitikliai ir variklio pavaros. Didelio-galios-tankio sprendimai, naudojant vario-pagrindo + aliuminio-mibridines struktūras su griežta pagrindo-plokštumo kontrole.

Telekomunikacijų ir 5G bazinės stotys:

PA moduliai ir RF priekinio-galio aušinimo - didelio-tankio kaiščių-pelekų matricos iš 6063 aliuminio, skirtos žemo-profilio konstrukcijoms.

Lazerinės ir optinės sistemos:

tikslus temperatūros valdymas lazeriniams diodams ir optiniams moduliams - varinių mikro-kanalų struktūroms su CTE{2}}atitinkančiomis bazėmis.

EV ir automobilių elektronika:

integruoti įkrovikliai (OBC), BMS ir maitinimo moduliai - atsparūs vibracijai-konstrukcijos, atitinkančios atitinkamus automobilių kvalifikacijos standartus.

Pramoninė automatika ir robotika:

servo pavaros ir pramoniniai asmeniniai kompiuteriai - integruotas radiatorius-kaip-korpuso konstrukcijos su IP-įvertinimo sandarinimo grioveliais.

Medicinos ir mokslo instrumentai:

Yra MRT gradiento{0}}ritės aušinimo ir tikslios diagnostikos įrangos - biologinio suderinamumo ir švarios patalpos pakuotė.

DUK

1 klausimas: koks yra mažiausias CNC{1}}frezuotų aušintuvų briaunų žingsnis?

Galime patikimai pasiekti minimalų 0,8 mm pelekų žingsnį, o pelekų storis net 0,5 mm.

2 klausimas: kaip juodas anodavimas veikia šiluminę varžą?

Black anodizing significantly increases surface emissivity (from ~0.05 to >0,85), paprastai bendroji šiluminė varža sumažėja maždaug 5–15 % sistemose, kuriose dominuoja natūrali -konvekcija-. Priverstinės{6}}oro sistemose, kur radiacija mažiau prisideda prie bendro šilumos perdavimo, nauda mažesnė.

3 klausimas: CNC frezavimas ir ekstruzija -, kuris yra geresnis individualiems aušintuvams?

CNC frezavimas paprastai yra geresnis, kai tūris mažesnis nei keli šimtai vienetų, sudėtingos 3D geometrijos ir integruotos funkcijos. Didelės apimties standartizuoto dizaino išspaudimas yra ekonomiškesnis-.

4 klausimas: ar galite apdirbti varinius radiatorius?

Taip. Mes specializuojamės aliuminio ir vario hibridinių aušintuvų gamyboje, dažniausiai naudojant varinius pagrindus su aliuminio briaunomis, kad būtų užtikrinta optimali šiluminių savybių ir svorio pusiausvyra.

5 klausimas: kokia yra pagrindo paviršiaus lygumo tolerancija?

Standartinis plokštumas yra 0,02 mm, o tikslumo reikalavimai pasiekiami iki 0,01 mm.

6 klausimas: ar pateikiate šiluminio{1}}atsparumo bandymo duomenis?

Taip. Prireikus galime pateikti atsparumo šiluminiam{1}}bandymo ataskaitas arba koordinuoti trečiosios šalies{2}}bandymą.

7 klausimas: koks yra jūsų minimalus užsakymo kiekis?

Lanksti mažos{0}}apimties gamyba, pradedant nuo 1 vieneto prototipams.

8 klausimas: kiek laiko trunka prototipų kūrimas?

Standartiniai prototipai užtrunka 5–7 darbo dienas. Sudėtingiems projektams gali prireikti 7–10 darbo dienų.

9 klausimas: ar galite integruoti šilumos{1}}vamzdžių preso-tilpimo griovelius?

Taip. Mes apdirbame šilumos{1}}vamzdžių griovelius su tinkamais trukdžiais, kad būtų užtikrintas patikimas šiluminis kontaktas.
